一、產品概述：

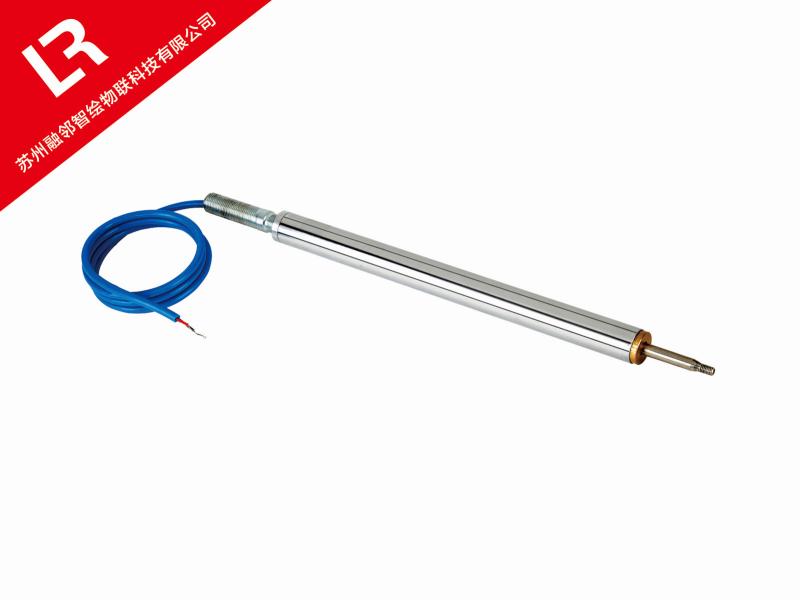

振弦式位移計適用于長期測量水工建筑物或其他混凝土建筑物伸縮縫的開合度(變形)的位移計，亦可用于測量土壩、土堤、邊坡等結構物的位移、沉陷、應變、滑移，可加裝溫度傳感器同步測量埋設點的溫度。
二、產品基本參數
1、 結構：
振弦式土體位移計由位移傳動桿、傳動彈簧、鋼弦、電磁線圈、鋼弦支架、防水套管、導向環內外保護套筒、兩端連接拉桿和萬向節等部件構。
2、振弦位移計RL-700主要技術參數：
規格 | 50 | 100 |
測量范圍 | 0～50 | 0～100 |
分辯率(％F.S) | ≤0.05%FS | |
綜合誤差(％F.S) | ≤1.0%/F.S | |
測溫精度（℃）（選配） | ±0.5℃ | |
3、工作原理：
位移計的灌漿錨栓與巖體牢固連成一體,當巖體沿鉆孔軸線方向發生位移時,錨栓帶動傳遞桿沿伸到鉆孔孔口基準端,使得位于基準端的伸長測量?jī)x表也隨著位移產生相應的變化,隨著錨點的移動,相對于基準端的伸長即可測出。如加裝溫度傳感器可同時同步測出埋設點的溫度值。
4、一般計算公式：
L=K(fo2-fi2 ) 注：頻率模數F=f2×10-3。
式中：
L一位移量，單位為mm
K一位移計的標定系數，單位為mm／Hz2
fo——儀器空載時初始頻率讀數（基準值），單位為Hz
fi—儀器位移變化時實測頻率讀數（實測值），單位為Hz
三、產品埋設與安裝:
1、孔外連接：
把不銹鋼測桿按點數和每點的設計測量長度，用測桿連接螺絲連接好（沾膠），測桿的最上端擰上小連接螺母（10x30，一般出廠前都已連接好）。（測桿長度需要根據現場實際需要單獨配，出廠不直接配置）
在測桿上套上外護管，并用外護管接頭逐節（沾膠）把外護管接到小于測桿20-25cm的長度，然后把密封接頭（內放O型圈，出廠前最前端的錨固頭、測桿及外護管都已連接好）從測桿底端套上并和外護管底端連接（沾膠）；最后在外護管的上端套上活絡螺母和護管接頭（沾膠）。
把測桿頂端（帶小螺母接頭）從定位座底面的接頭孔中穿入定位座內，并從定位座上端安放傳感器的孔中擰上定位螺釘（M10），定位螺釘應和測桿上的小連接螺母擰緊（如果出廠前已裝配，這一步可省略）；然后再把外護管上的活絡螺母和護管接頭（沾膠）。
按以上三個步驟把設計數量的測桿和保護管一一連接好，所有連接部位都應牢固至不脫落，并把所有的管子可靠定位并扎緊成一束，并對每一根測桿對應的位置做好編號。
擰下注漿連泡面孔與排氣孔上的封頭螺絲，穿入注漿管與排氣管，如果從外部注漿則不必?cái)Q下封頭螺絲。
將注漿管和排氣管隨同扎好的測桿、保護蓋放入孔中，安放時應小心以防把外護管擦壞。
2、灌漿：
測桿安裝結束后，用膨脹螺栓把定位法蘭固定好后開始注漿，按相應的程序注漿到一定得高度,每個點安裝在施工要求的每個土層即可。(每個土層必須用砂或泥土隔開）
3、傳感器的安裝與調試
待孔內索注砂漿基本凝固后，先拆下定位座儀器安裝孔中與測桿連接的定位螺釘，然后把傳感器位移桿頂端的螺紋擰入小連接螺母中（沾膠），邊擰時可邊用頻率讀數儀測量一下傳感器的讀數，一直擰到頻率讀數儀的讀數產生變化即可。依次類推直到余下的儀器安裝完畢，并記錄好每一只傳感器所編號對應的測桿編號。
將護罩和定位座可靠擰緊，從護罩上端先放入內定位板（外圓上有一道槽），傳感器上的調節頭應從內定位板上一一穿出，并用緊定螺釘將內定位板緊固。
用專用扳手在調節頭上旋上調節并帽，并對傳感器的安裝初值作出預調，預調方法應根據測桿端錨固頭在孔內的發展方向來決定。
在預調好所有傳感器的頻率初值后，用壓板把調節并帽壓緊至無間隙。
將傳感器的測量電纜和外部輸出電纜可靠連接，記錄好輸出電纜芯線的顏色與傳感器編號，以便今后測量時區分傳感器所測點的深度。
在護罩的端口擰上蓋板，并擰緊電纜接頭，做好防塵、防滲工作。
4、保護：
固定好外部輸出電纜并作出保護，最好在位移計上建一可靠的保護裝置（位移計在今后的測量過程中不被損壞即可），該變位計即可投入使用。
5、其它：
位移計安裝定位后應及時測量?jī)x器初值，根據儀器編號和設計編號作好記錄并存檔，嚴格保護好儀器的引出電纜。
